產品概述

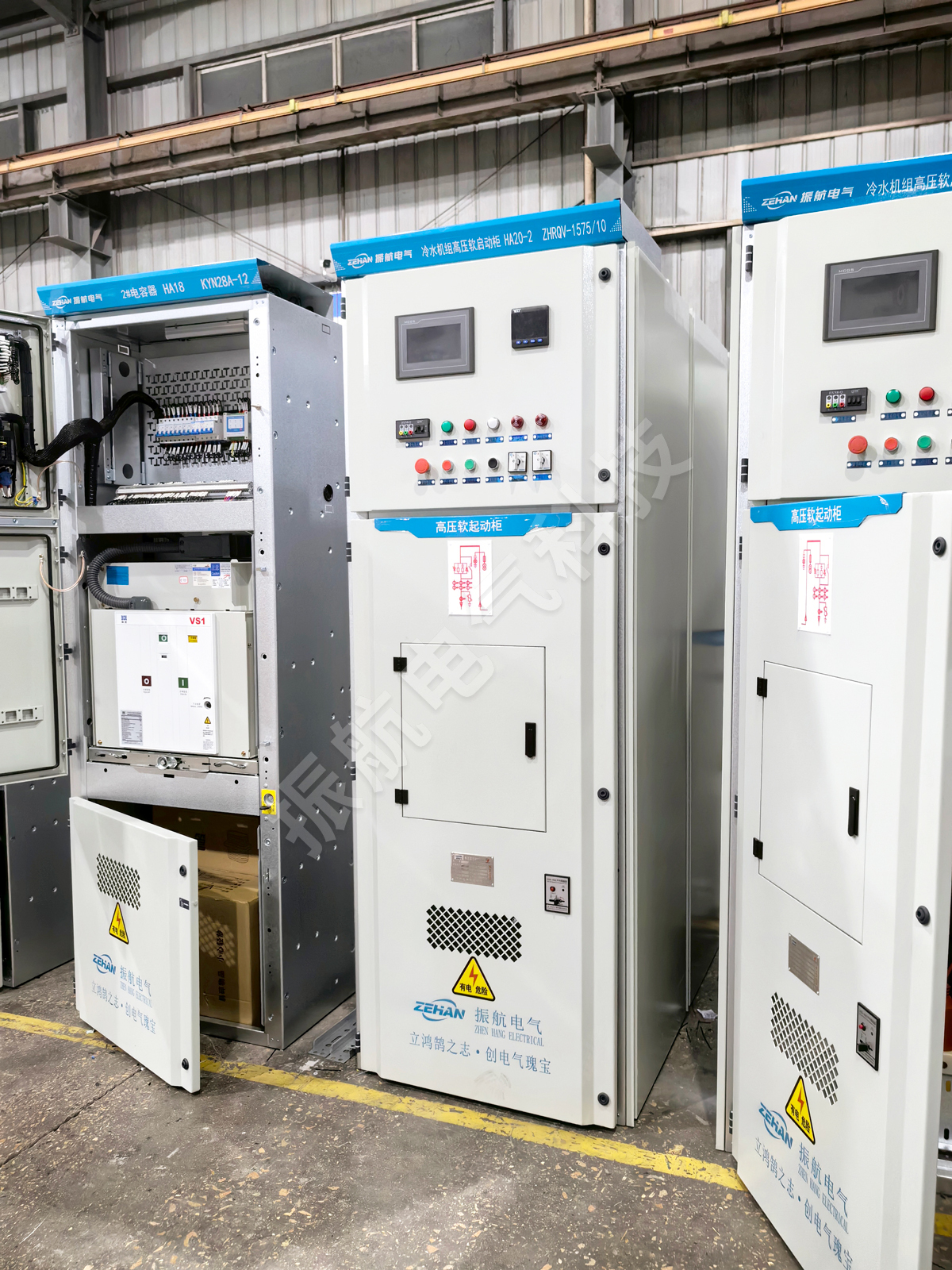

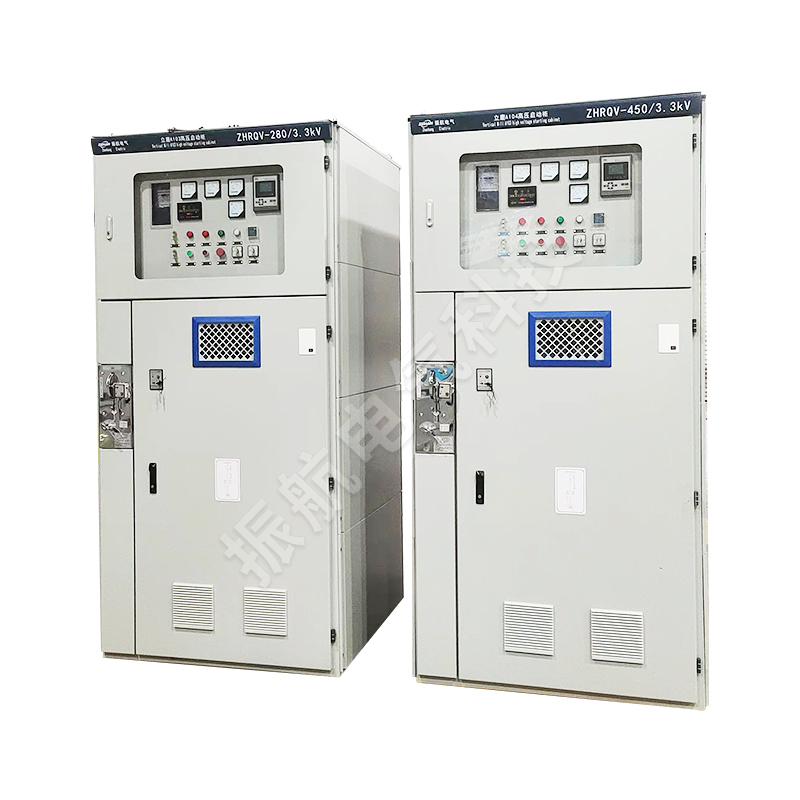

ZHRQV系列高壓固態軟起動裝置(以下簡稱軟起動裝置/3-10KV礦用一般型軟起動柜)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。

產品廣泛應用于額定電壓3000—15000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是優良的高壓電機起動及保護設備。

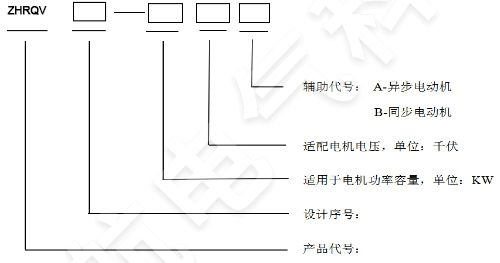

型號說明

1.2 技術指標

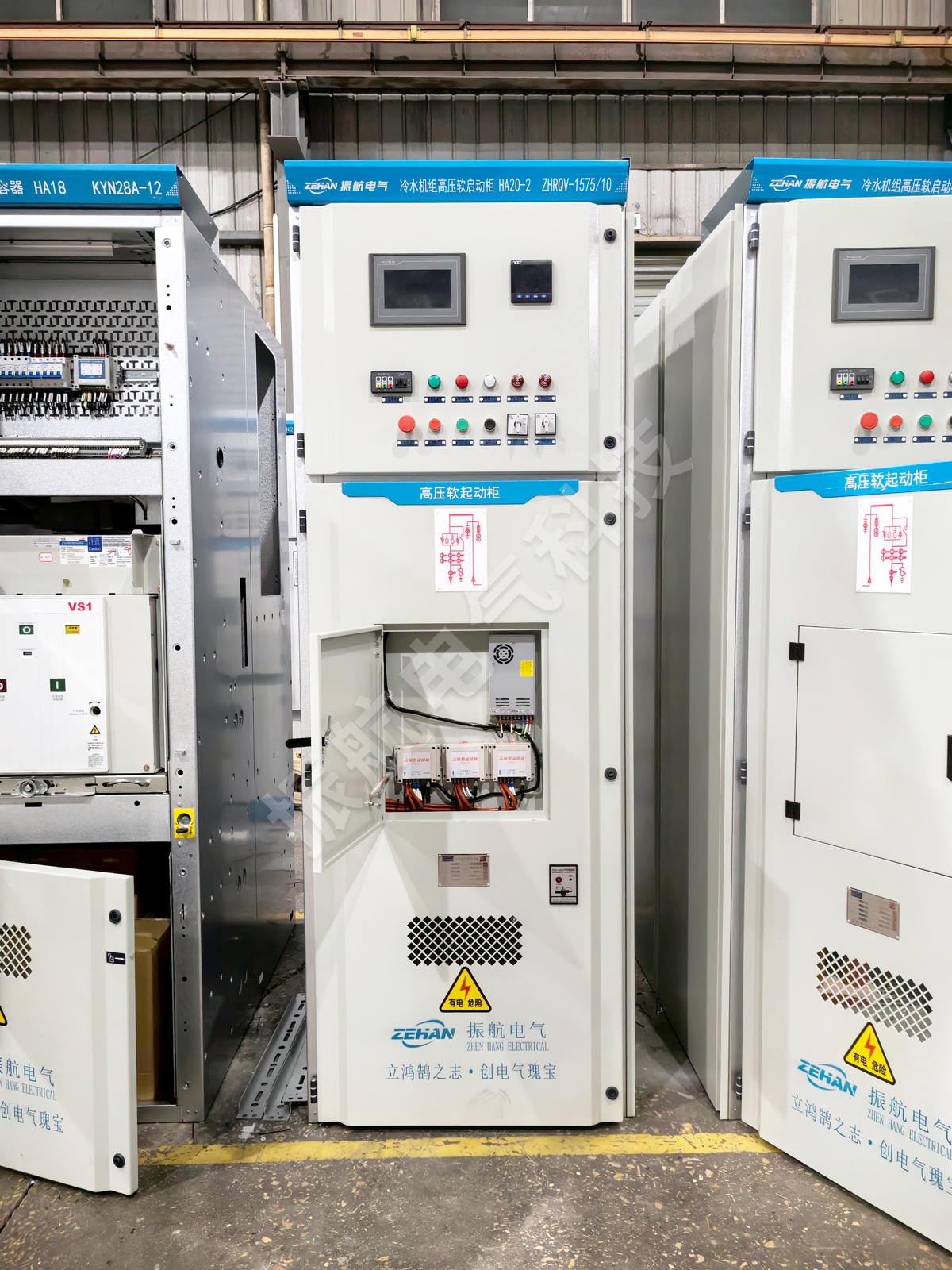

1.4 設計結構

完整的ZHRQV系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZHRQV產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。

可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，     選擇可控硅串聯的數量不同。

可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。

光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。

真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。

信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。

系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

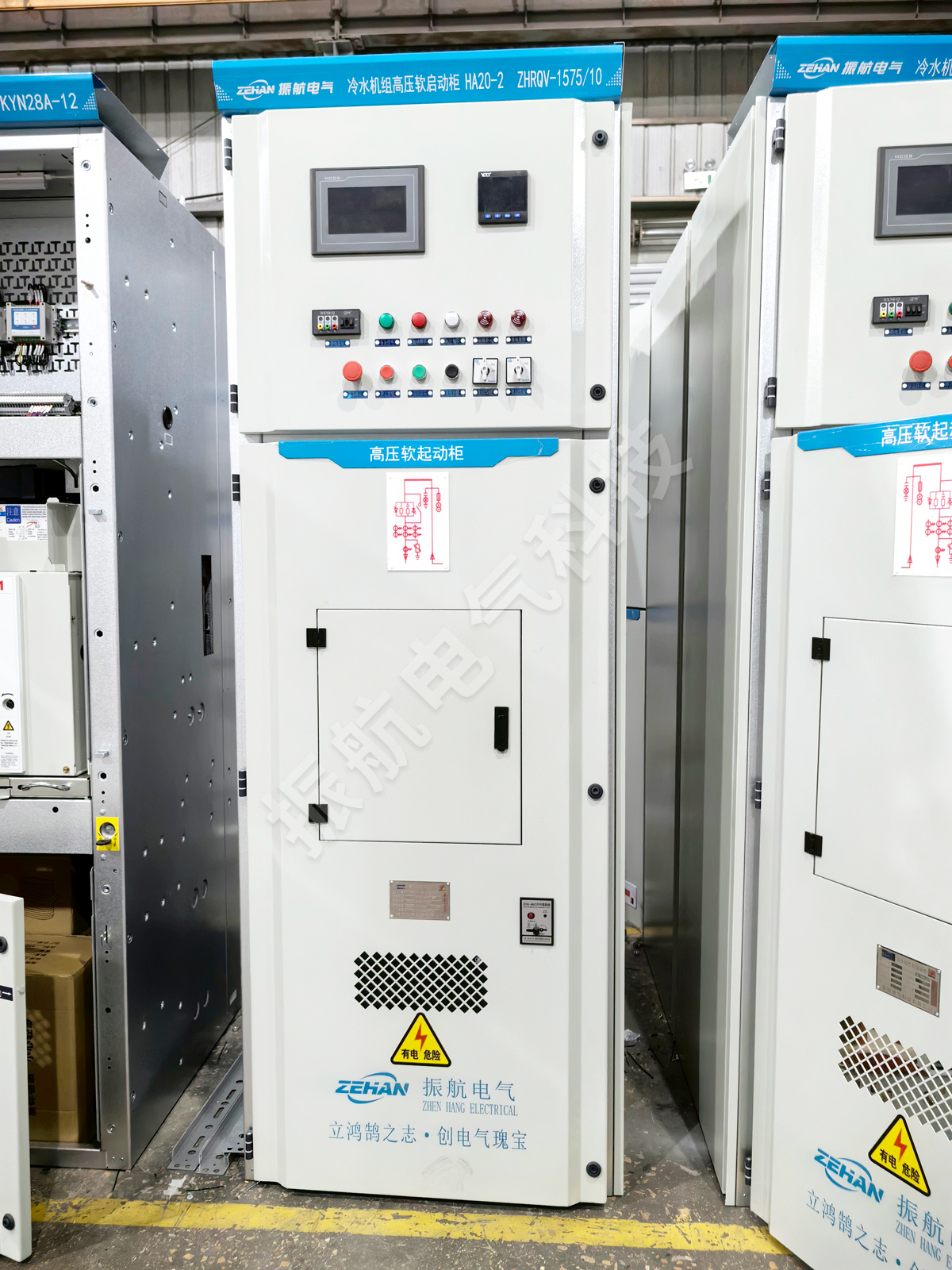

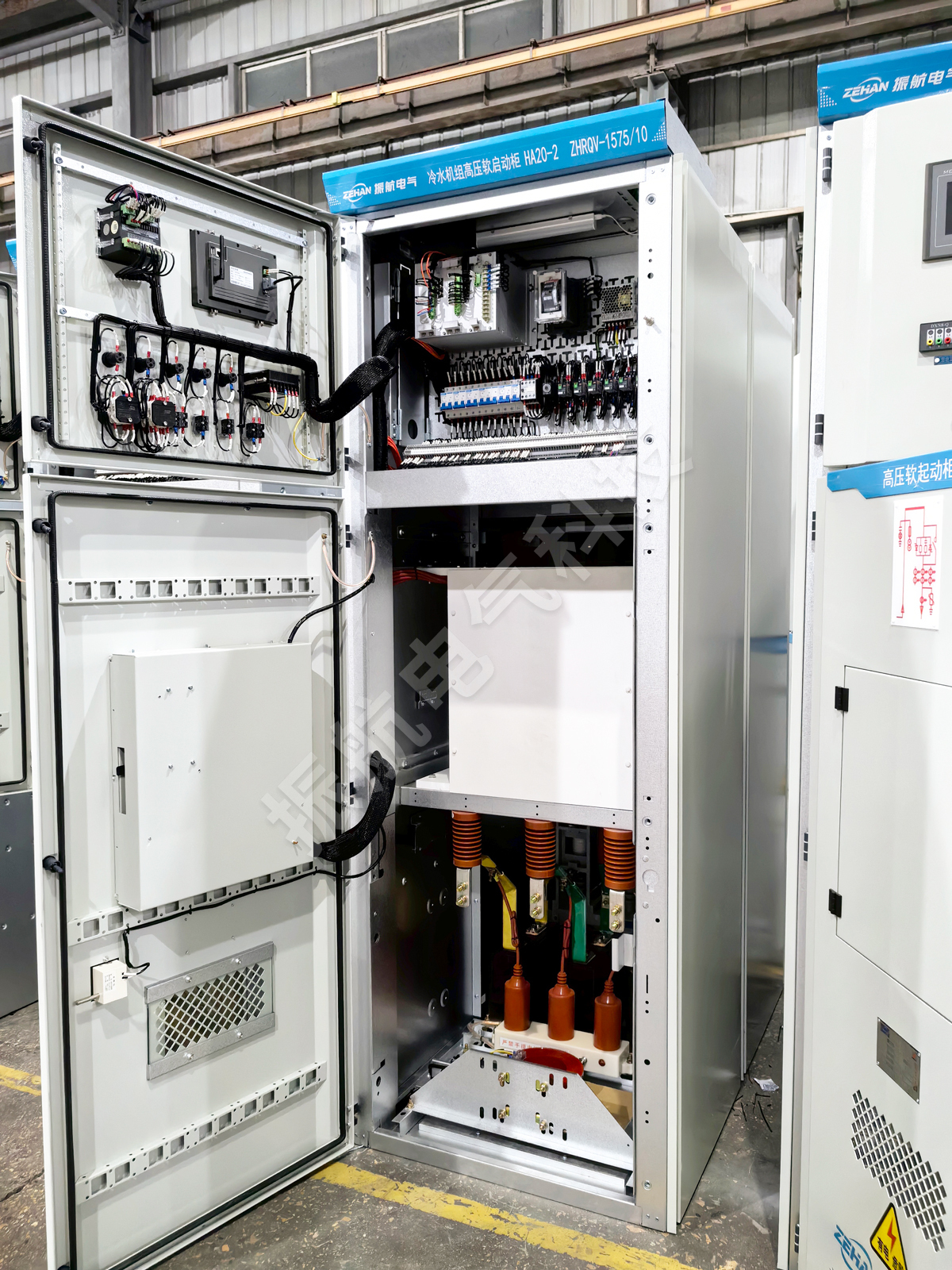

1.5 總體結構

ZHRQV系列總體結構精心考慮以適應各種要求的控制柜設計，保障適合于各種使用對象和工作環境。

結構：結構采用GB11022-1999-T高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。優良的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分隔離開來。

區域： ZHRQV整體結構被劃分為3個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3個單元之間相互絕緣，做到高、低壓之間的可靠隔離。

電源電纜可以從機柜的頂部或底部位置進入，在柜體內留有足夠的空間以便于接電源進線、電機電纜從機柜的底部位置進入允許適當地進行彎曲。

接地線：為保障ZHRQV的可靠運行，機柜中各個控制單元地線相連接至機柜的下部接地銅排上。

運輸規定：機柜上開孔和彎角可以承受和支持整個機柜結構的上限重量。

1.6 工作原理

ZHRQV系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。

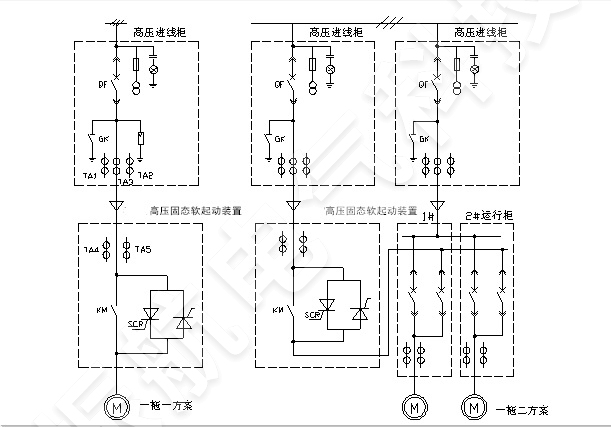

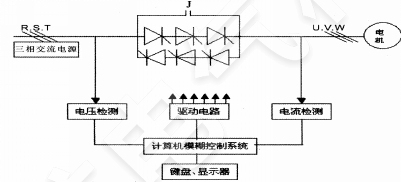

當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZHRQV系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。如圖(1)所示。
